Q45UR系列一分離型超聲波傳感器
Q45UR超聲波傳感器可為用戶提供一種適合用于空間受限或困難環境下的測量頭
·需要使用遠程傳感器來在超聲波傳感器無法接近的區域進行檢測
·檢測范圍為50至250毫米
·可以選擇模擬量輸出或開關量輸出
·為ON/OFF存在性檢測提供開關量輸出
·可以為需要持續電流或電壓輸出的應用提供模擬量輸出
·通過檢測窗口近/遠極限的按鈕示教編程可以簡化設置
·具有可編程的響應速度
·測量內置溫度補償，工作溫度范圍為-25°至70°C
·提供數字濾波，抗電千擾性和抗噪性出色
精確的開關量或模擬量輸出，適合特殊應用場合
除了具有標準Q45U 的卓越功能外，Q45UR 超聲波傳感器可選三種不同外形的檢測頭，以適應各種特殊安裝場合的需要。
·具有模擬量和開關量輸出型號
·檢測距離為50m250mm
·分辨率及重復分辨率為檢測距離的0.2%
通過按鍵，根據應用需要設定檢測窗口
可精確檢測小范圍或界定區域的物體，檢測距離及窗口參數可通過Q45UR 傳感器按鍵在“示教模式”中進行設定。
開關量輸出型號

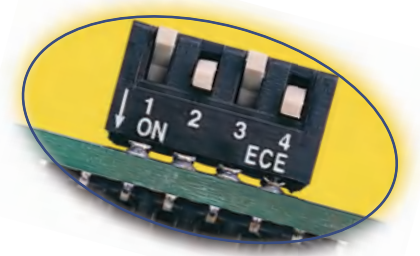

·通過調整DIP開關和一個按鍵來設定小于5mm的編程窗口
·通過“窗口”限值的分別示教設定大檢測窗口
模擬量輸出型號。
·自定義的檢測窗口從5_200mm
·50 250mm范圍內分辨率可達0.1_0.5mm

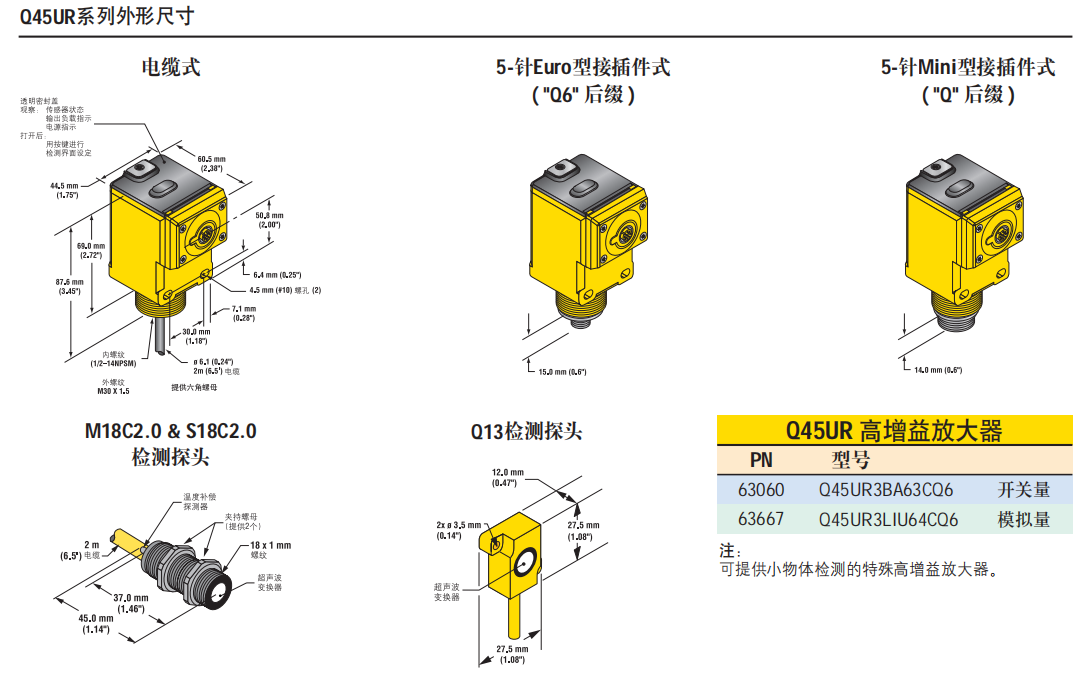

18mm 圓柱形或精巧的方形探測頭
堅固的分離型檢測頭可選18mm 外徑不銹鋼或塑料螺紋外殼，超小方形塑料外殼。
·內置溫度補償
·IEC IP65與NEMA 4防護等級·寬工作溫度范圍:-25°C +70° C(-13°F+158°F
多種響應時間通過DIP開關(開關量輸出型) 或電位計(模擬量輸出型) 可進行10ms 至320ms 的響應時間設置，滿足各種應用需求
內置溫度補償
·IEC IP65與NEMA 4防護等級·寬工作溫度范圍:-25°C +70° C(-13°F+158°F
多種響應時間
通過DIP開關(開關量輸出型) 或電位計(模擬量輸出型) 可進行10ms 至320ms 的響應時間設置，滿足各種應用需求
Q45UR型號選擇
電纜式傳感器型號后綴加“w/30”，電纜長度為9米 (如: Q45UR3BA63C W/30)型號帶QD接插件式需配相應的電纜，詳細信息請參考后面的內容。
Q45UR系列技術參數
ULTEM“是GE通用電氣公司的注冊商標
TEXIN”是Bayer拜耳公司的注冊商標

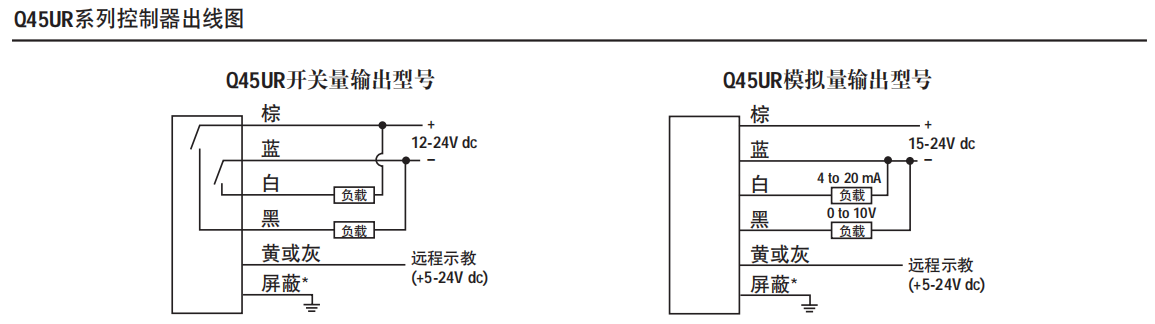

注:接線圖適用于電纜式或QD接插件式建議屏蔽線接在地線或直流電源地
Q45UR系列控制器接線圖

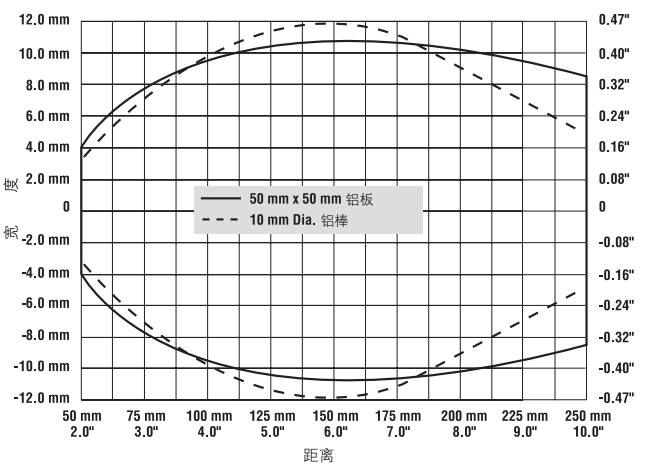

注:對于 50mm x 50mm 鋁板，以板邊為參照對于 10mm 直徑的鋁棒，以棒的中心為參照

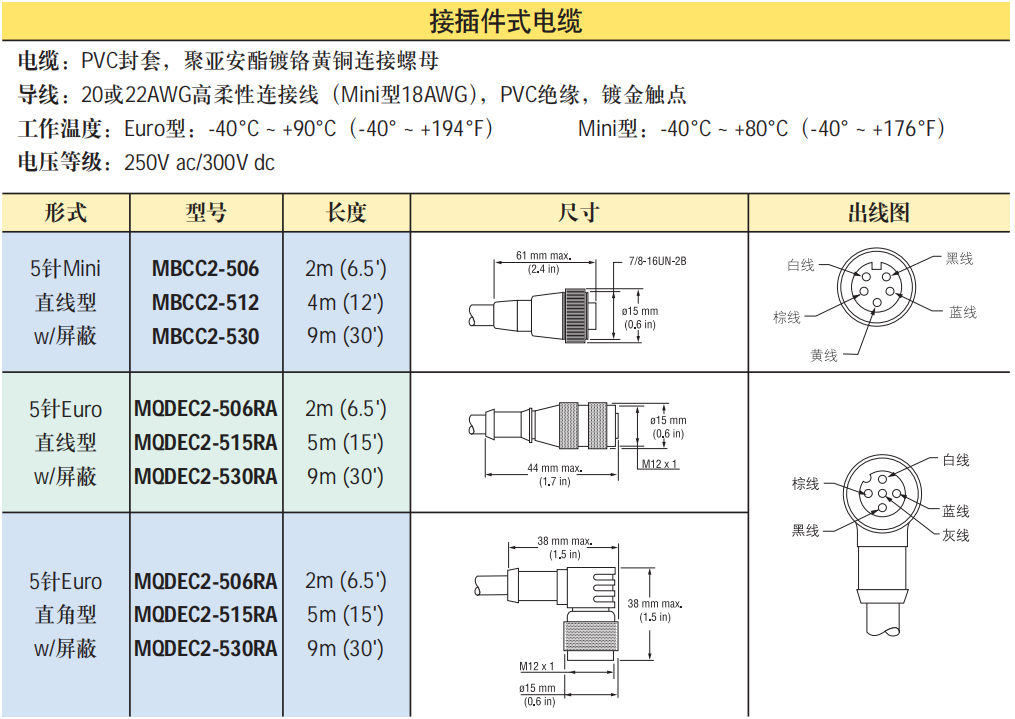

QD接插件電纜選擇
045UR超聲波傳感器在銷售時集成2m或9m線纜，或者帶有5針Mii型或5針Euro型OD接插件。需匹配QD電纜。QD接插件式的放大
器在型號后綴有“Q”字樣。
