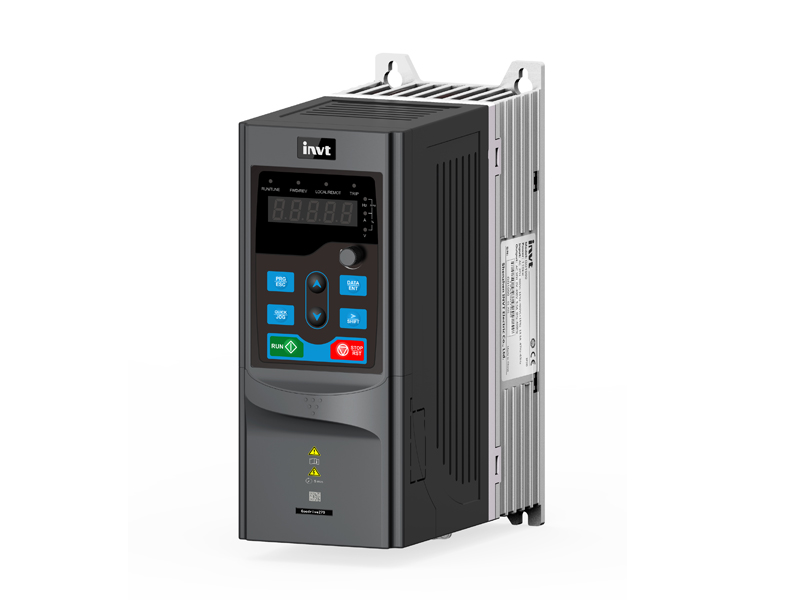

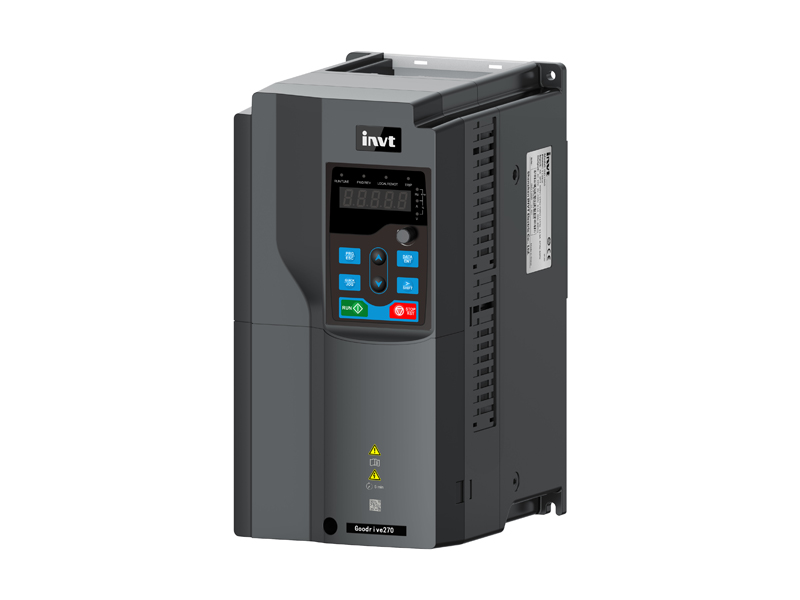

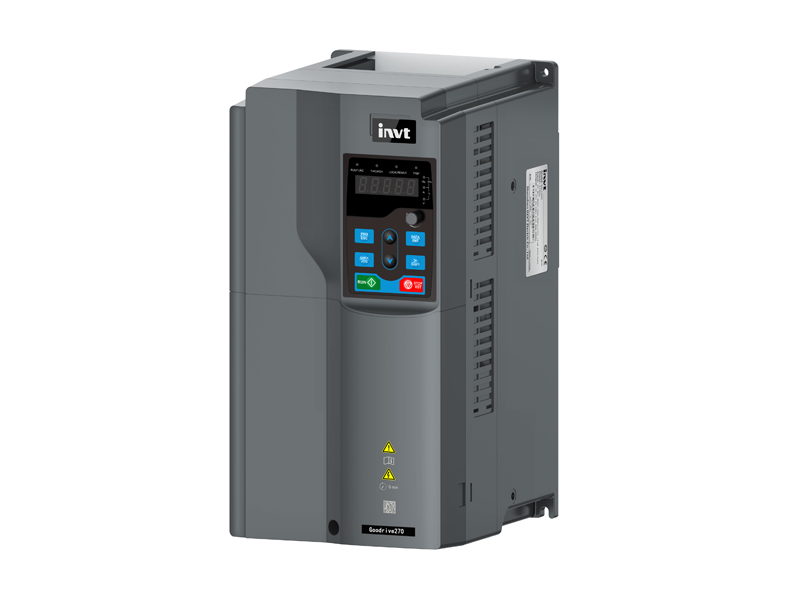

GD270系列風機水泵專用變頻器
GD270系列風機?泵專?變頻器是一款風機水泵專用變頻器，針對風機泵類應用進行了優化設計，使其更簡單易用，可應用于污水處理、暖通空調、化工，冶金、電力等行業的風機水泵類負載驅動。
功率范圍：1.5kW～500kW
電壓等級: AC 3PH 380V～480V
產品特點：
* 尺寸優化：書本型設計，易安裝，產品結構更緊湊
* 同異步電機兼容：支持同步和異步電機驅動
* 即裝即用：集成風機水泵行業應用功能(HVAC)
* 節能高效：集成全新ECO節能算法，節約運行成本
* 靈活配置：可選配內置直流電抗器以及輸出電抗器
* 擴展靈活：支持Profibus-DP、Profinet、CANopen等主流通訊及I/O擴展
* 防護升級：核心電路板標配加厚防護涂層
* 超長質保：24個月（中國區）
規格參數：
1.GD270產品型號
圖 3—4 型號說明
| 字段 | 標識 | 標識說明 | 具體內容 |
| 產品系列縮寫 | ① | 產品系列縮寫 | GD270：Goodrive270風機水泵專用變頻器 |
| 額定功率 | ② | 功率范圍 | 160：160kW |
| 電壓等級 | ③ | 電壓等級 | 4：AC 3PH 380V~480V |
| 額定電壓：380V | |||
| 管理號 | ④ | 選配 | 默認：無 |
| L1：內置直流電抗器，適用于11~500kW機型。 | |||
| L3：內置直流電抗器和輸出交流電抗器，適用于220kW及以上機型。 | |||
| 注意：400kW~500kW標配直流電抗器。 |
2.GD270規格參數
| 功能描述 | 規格指標 | |
| 功率輸入 | 輸入電壓（V） | AC 3PH 380~480V額定電壓：380V |
| 允許電壓暫態波動 | -15%~+10% | |
| 輸入電流（A） | 參考“GD270額定參數表” | |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | |
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出電流（A） | 參考“GD270額定參數表” | |
| 輸出功率（kW） | 參考“GD270額定參數表” | |
| 輸出頻率（Hz） | 0~400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機、永磁同步電機 | |
| 調速比 | 異步機1：200（SVC），同步機1：20（SVC） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 轉矩響應 | <20ms（無PG矢量控制） | |
| 轉矩控制精度 | ±10%（無PG矢量控制） | |
| 過載能力 | 110%額定電流1分鐘，每5分鐘允許過載1次 | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、通訊設定等。 |
| 可實現設定的組合和設定通道的切換。 | ||
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動 | |
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV |
| 端子開關量輸入分辯率 | 不大于2ms | |
| 模擬輸入 | 2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V | |
| 模擬輸出 | 2路，AO0/AO1：0(2)~10V/0(4)~20mA | |
| 數字輸入 | 5路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ | |
| 1路高速輸入，最大頻率50kHz | ||
| 數字輸出 | 1路Y端子開路集電極輸出，與S4共用端子，通過跳線選擇功能。 | |
| 繼電器輸出 | 1路可編程繼電器輸出 | |
| RO1A常開，RO1B常閉，RO1C公共端 | ||
| 觸點容量：3A/AC250V，1A/DC30V | ||
| 擴展接口 | 2個擴展接口：SLOT1、SLOT2 | |
| 可擴展通訊卡，I/O卡等 | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | 200kW及以下機型：IP20 | |
| 220kW及以上機型：IP00 | ||
| 污染等級 | 2級 | |
| 冷卻方式 | 1.5kW：自然風冷 | |
| 2.2Kw(含)以上：強制風冷 | ||
3.GD270額定參數表
| 變頻器型號 | 輸出功率（kW） | 輸入電流（A） | 輸出電流（A） |
| GD270-1R5-4 | 1.5 | 5 | 3.7 |
| GD270-2R2-4 | 2.2 | 6 | 5 |
| GD270-004-4 | 4 | 15 | 9.5 |
| GD270-5R5-4 | 5.5 | 20 | 13 |
| GD270-7R5-4 | 7.5 | 27 | 17 |
| GD270-011-4(-L1) | 11 | 35(35) | 25 |
| GD270-015-4(-L1) | 15 | 44(44) | 32 |
| GD270-018-4(-L1) | 18 | 46(46) | 38 |
| GD270-022-4(-L1) | 22 | 54(54) | 45 |
| GD270-030-4(-L1) | 30 | 75(56) | 60 |
| GD270-037-4(-L1) | 37 | 90(69) | 75 |
| GD270-045-4(-L1) | 45 | 108(101) | 92 |
| GD270-055-4(-L1) | 55 | 142(117) | 115 |
| GD270-075-4(-L1) | 75 | 177(149) | 150 |
| GD270-090-4(-L1) | 90 | 200(171) | 180 |
| GD270-110-4(-L1) | 110 | 240(205) | 215 |
| GD270-132-4(-L1) | 132 | 278(235) | 250 |
| GD270-160-4(-L1) | 160 | 310(296) | 305 |
| GD270-185-4(-L1) | 185 | 335(320) | 330 |
| GD270-200-4(-L1) | 200 | 385(368) | 380 |
| GD270-220-4(-Ln) | 220 | 430(411) | 425 |
| GD270-250-4(-Ln) | 250 | 465(444) | 460 |
| GD270-280-4(-Ln) | 280 | 540(485) | 530 |
| GD270-315-4(-Ln) | 315 | 605(550) | 600 |
| GD270-355-4(-Ln) | 355 | 655(600) | 650 |
| GD270-400-4-Ln | 400 | 660 | 720 |
| GD270-450-4-Ln | 450 | 745 | 820 |
| GD270-500-4-Ln | 500 | 800 | 860 |
注意：
* n=1 或 3
* 上表給出額定輸入電流值為輸入電壓380V 時的實測值。
